五大部位支模技术要点总结

发布时间：2023-07-18

模板工程对混凝土浇筑质量有很大影响。在制订模板工程施工方案时，一定要注意各部位的不同要求。本文总结了各部位支模应注意要点，一起来看看吧。

柱 column

最常用的木模在立柱模板外侧布置时，应每隔500~1000mm加装柱箍，可用两侧面木枋加拉条螺栓固定。若采用钢模时，矩形柱四角采用连接角模或阳角模，圆形柱用弧形钢模板按设计尺寸拼接，上下左右均用U形卡连接，柱顶与主、次梁交接处，且尺寸应严格按照施工图进行。支护矩形柱模板时，先在柱底设小方盘定位；圆柱则使用圆盘，注意需预留清扫口孔洞，清理结束封闭。应注意高度2m以上的柱，应在距底部900~1500mm范围内预留混凝土振动器插入窗口。通排柱模板，应先支两端柱模板，校正固定准确后，拉通长线检查校正中间各柱模板。

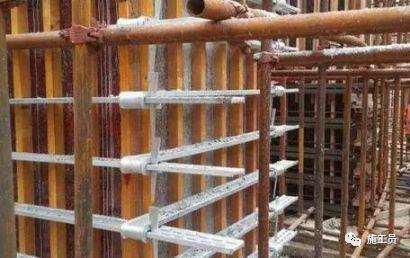

▲柱支模现场

梁 beam

支模前按图要求定出梁的纵横轴线及标高，有柱联接的梁，其梁底与柱顶标高应该相互衔接。对跨度不小于4m的现浇钢筋混凝土粱、板等部位模板应按设计要求起拱，当设计无具体要求时，起拱高度宜为跨度的1‰ ~ 3‰。梁底支柱间距离地面500mm左右需设1道拉杆，以上每2m设1道，钢管支柱底设垫板，木支柱底应垫木楔子吃紧。 当梁底距地面高度不小于6m时，宜搭设排架或钢管满堂脚手架支撑。若用桁架支撑，需经过技术员设计。梁底有混凝土柱时，桁架应通过预埋钢托座设于柱上。钢桁架可预先制作好，用吊机安装，拆模可考虑在梁底预埋吊钩，固定挂住电（手）动葫芦吊住桁架下放。

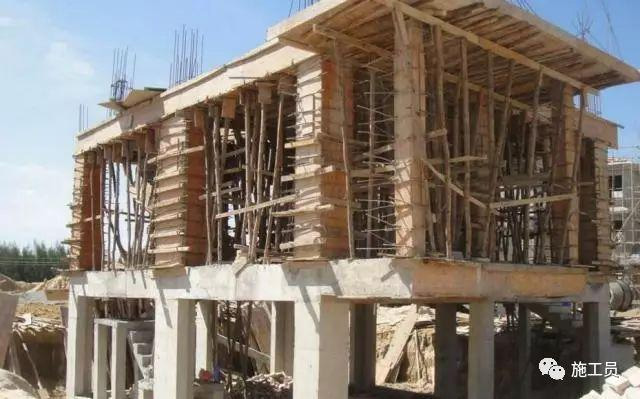

▲梁支模现场

板 floor

不同支模方法应注意不同的施工要点。若采用定型模板支铺模扳时，应按其定型规格距离铺设搁栅；空隙不足一块定型模板时，应使用镶板。若采用桁架支模时，通过计算荷载确定桁架间距，桁架上弦放置小方木或钢管作为搁栅，在调整标高正确后固定牢。桁架之间设纵向连接，保持桁架垂直。板缝之间可使用油毛毡铺贴。

▲楼板支模现场

墙 wall

墙体模板支模顺序一般按“先支一侧模板，钢筋（含埋设件）安装结束，清理干净后再支另一侧模板”的顺序进行。正确支模后，应在顶部用线垂吊直，拉线找平并确认混凝土浇筑标高。为保证墙体厚度，应在墙板内部两侧模板间加粗钢筋撑头固定，防水混凝土墙还应加有止水板的撑头或采用临时撑头。

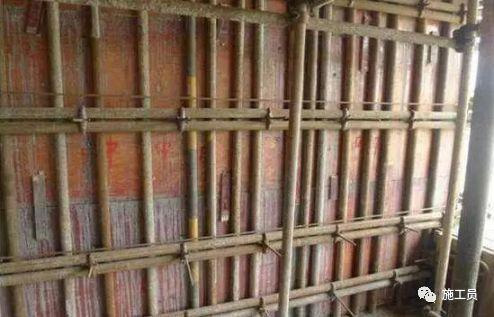

▲墙支模现场

楼梯 stairway

楼梯支模前，应根据实际层高放样，确保梯步高度均匀一致。支模顺序可按“先支平台梁及基础模扳，再支斜梁或楼梯底模板，最后支楼梯外帮侧板”的顺序进行。当楼梯宽度大于1500mm时，应在踏步中间的上面加设反扶梯基，上端与平台梁外侧板固定，下端与基础外侧板固定撑牢。

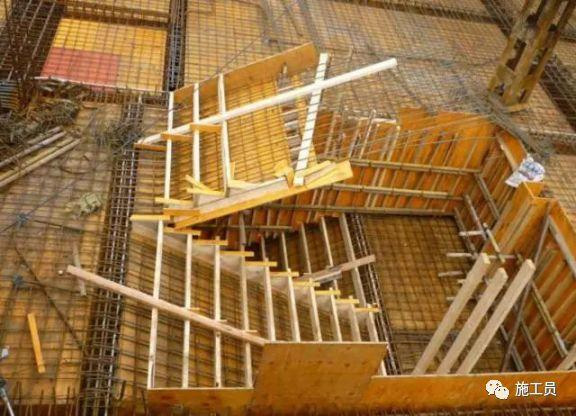

▲楼梯支模现场
